数据分析图表
系统提供三种数据分析图表，帮助团队量化工作流表现、识别瓶颈并持续改进。
功能概述
三种图表均支持跨项目聚合分析：
| 图表 | 核心用途 | 适用场景 |
|---|---|---|
| 累积流图 (CFD) | 可视化工作流稳定性 | 识别瓶颈阶段、观察WIP趋势 |
| 控制图 | 分析任务交付周期 | 发现异常任务、评估流程稳定性 |
| 吞吐量趋势图 | 统计交付数量趋势 | 衡量团队产能、预测交付能力 |
进入方式
点击左侧菜单 报表，选择对应图表：
- 累积流图 - 项目概览统计下方的 CFD 图表
- 控制图 - 任务交付周期分析
- 吞吐量 - 完成任务数量趋势
累积流图 (CFD)
累积流图（Cumulative Flow Diagram）是看板方法中最重要的度量工具，通过面积堆叠图展示各阶段任务数量随时间的变化趋势。

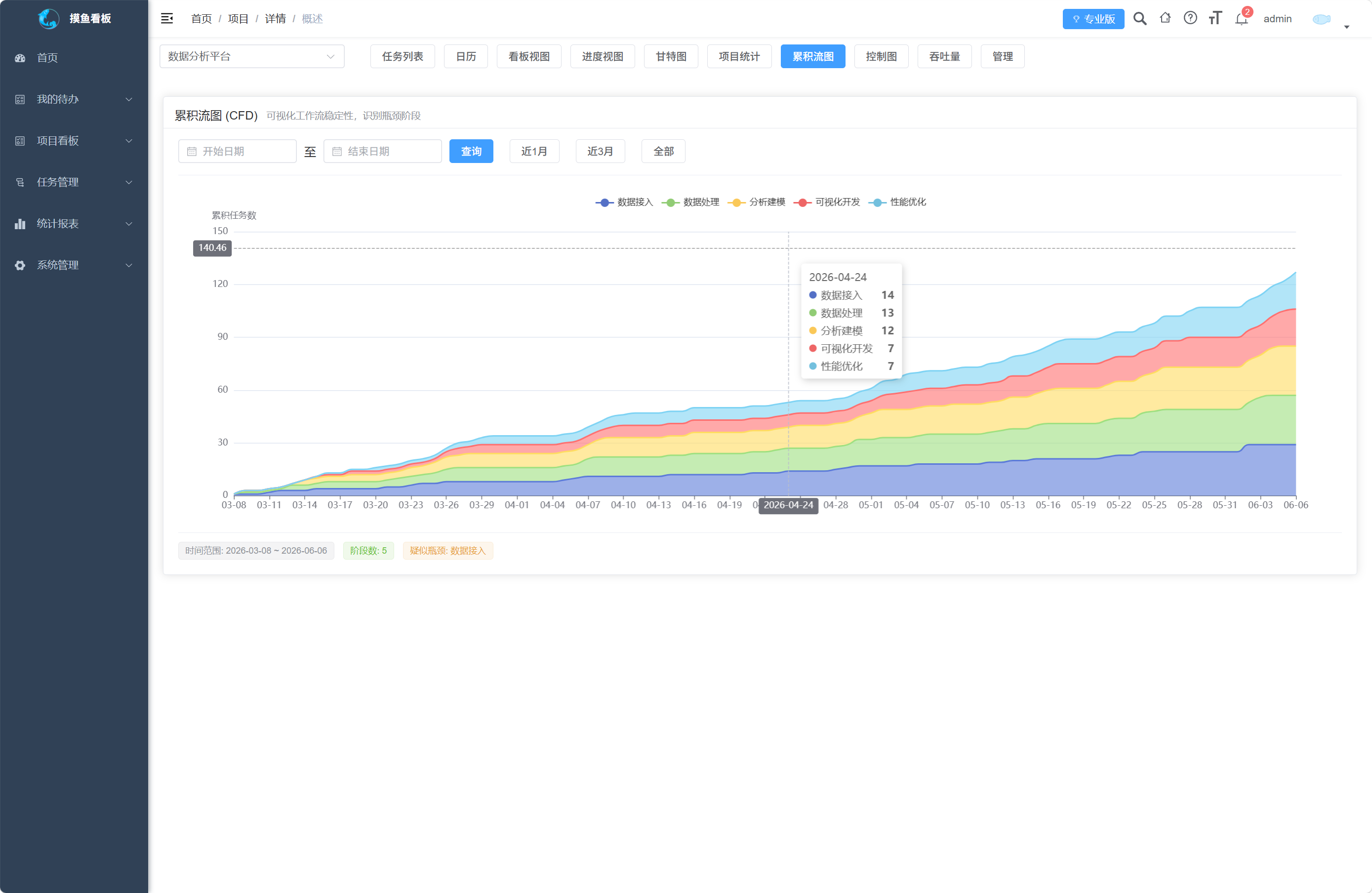

📸 截图说明：累积流图，面积堆叠图展示各阶段任务累积趋势，底部标签显示时间范围和疑似瓶颈阶段
如何阅读
- 每条线 - 代表一个阶段的累积任务数
- 线的斜率 - 斜率越陡表示该阶段任务积压越快
- 区域宽度 - 两线之间的宽度代表该阶段的在制品数量
- 区域变宽 - 说明该阶段正在积压，可能存在瓶颈
筛选条件
- 项目选择 - 选择特定项目或查看全部项目聚合数据
- 时间范围 - 自定义日期范围，或使用快捷选项（近1月/近3月/全部）
统计摘要
图表下方显示统计信息：
- 时间范围 - 当前查看的日期区间
- 阶段数 - 图表中包含的阶段数量
- 疑似瓶颈 - 系统自动检测增长最多的阶段
使用建议
- 理想状态下各区域宽度应保持相对稳定
- 某区域持续变宽，说明该阶段存在瓶颈
- 结合 WIP 限制，控制瓶颈阶段的在制品数量
控制图 (Control Chart)
控制图展示每个已完成任务的交付周期（从开始到完成的天数），通过统计控制线识别异常任务。

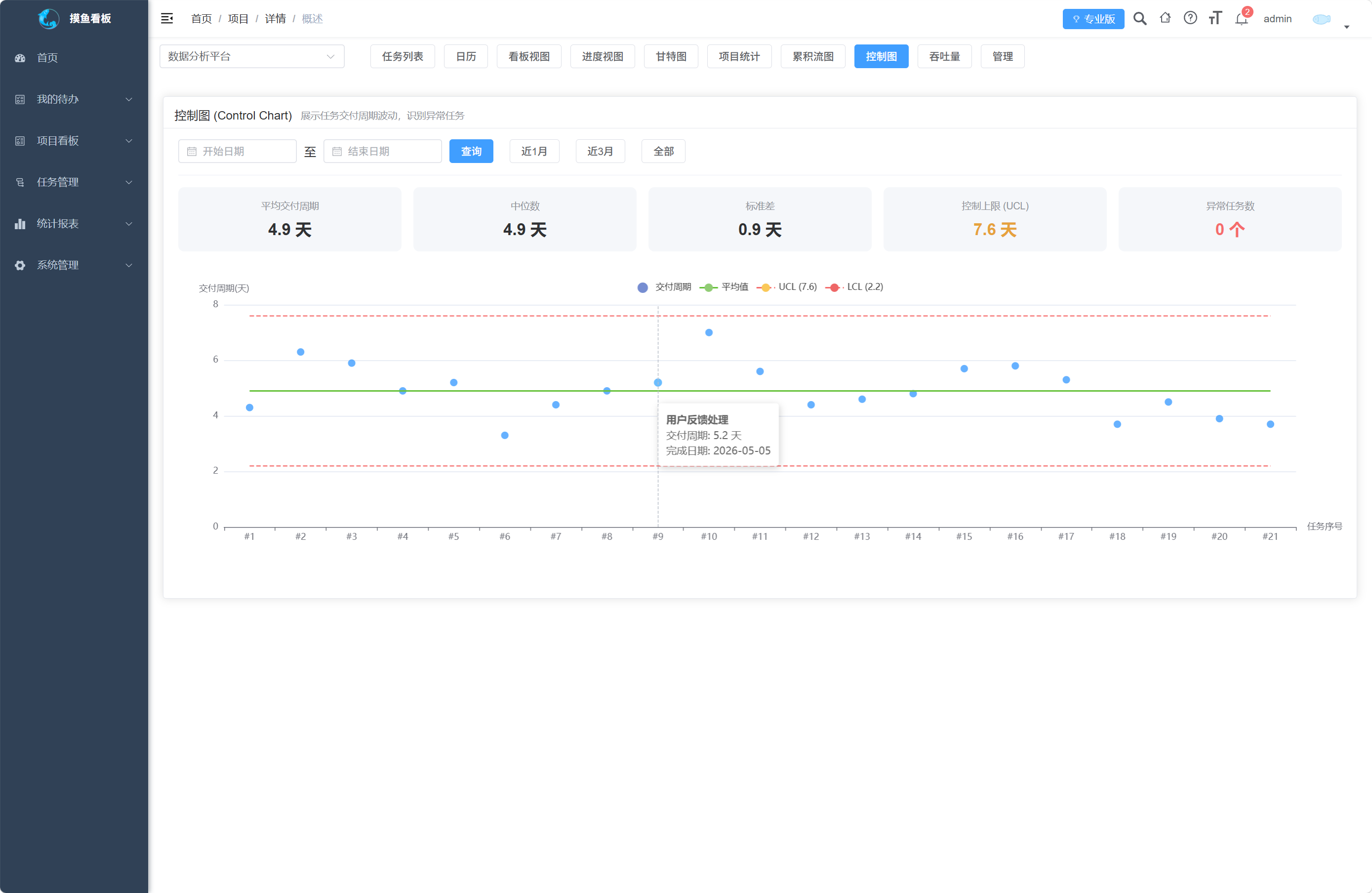

📸 截图说明：控制图，散点图展示每个任务的交付周期天数，包含平均值线、UCL控制上限线，红色标记异常任务
核心指标
| 指标 | 说明 |
|---|---|
| 平均交付周期 | 所有任务的平均完成天数 |
| 中位数 | 交付周期的中间值 |
| 标准差 | 交付周期的波动程度 |
| UCL (控制上限) | 平均值 + 3倍标准差 |
| 异常任务 | 超过 UCL 的任务，以红色标记 |
筛选条件
- 项目选择 - 筛选特定项目或查看全部项目
- 时间范围 - 自定义日期范围，或使用快捷选项（近1月/近3月/全部）
如何阅读
- 蓝色散点 - 正常任务，交付周期在控制范围内
- 红色散点 - 异常任务，交付周期超出 UCL
- 绿色实线 - 平均值线，代表整体交付水平
- 橙色虚线 - UCL 控制上限，超出即为异常
- 灰色虚线 - LCL 控制下限
使用建议
- 关注红色异常任务，分析延期原因
- 标准差越小说明流程越稳定
- 定期复盘，目标是将平均值和标准差同步降低
吞吐量趋势图
吞吐量图统计单位时间内完成的任务数量，反映团队的交付能力和效率趋势。

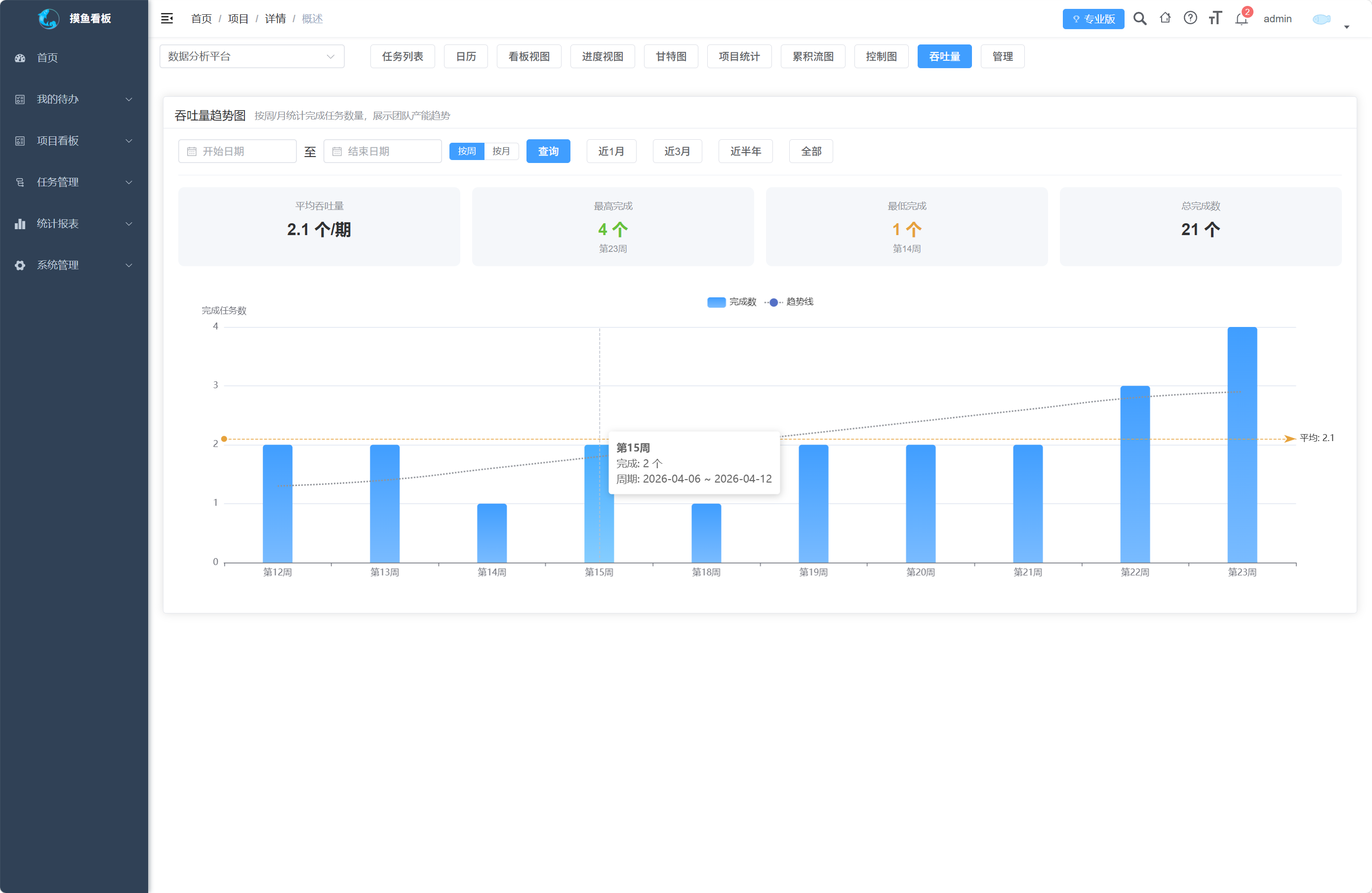

📸 截图说明：吞吐量趋势图，柱状图展示每周/每月的完成任务数量，叠加趋势线分析产能变化方向
核心指标
| 指标 | 说明 |
|---|---|
| 平均吞吐量 | 每周期平均完成任务数 |
| 最高完成 | 历史最高完成数及对应周期 |
| 最低完成 | 历史最低完成数及对应周期 |
| 总完成数 | 选定时间范围内的总完成任务数 |
筛选条件
- 项目选择 - 筛选特定项目或查看全部项目
- 时间范围 - 自定义日期范围，或使用快捷选项
- 时间粒度 - 按周或按月统计
如何阅读
- 蓝色柱状 - 每周期完成的任务数量
- 橙色虚线 - 平均值参考线
- 灰色趋势线 - 线性回归趋势，向上表示产能在提升
使用建议
- 吞吐量趋势线向上说明团队产能在持续提升
- 结合累积流图分析，高吞吐量 + 稳定CFD = 健康流程
- 吞吐量突然下降时，检查是否有阻塞或资源变动
三种图表联合分析
三种图表从不同维度反映团队表现，建议联合使用：
累积流图 → 发现瓶颈阶段
控制图 → 定位异常任务
吞吐量图 → 评估整体产能| 分析目标 | 推荐图表组合 |
|---|---|
| 流程是否健康？ | CFD + 吞吐量 |
| 哪些任务异常？ | 控制图 |
| 产能是否提升？ | 吞吐量趋势 |
| 瓶颈在哪里？ | CFD 瓶颈检测 |
